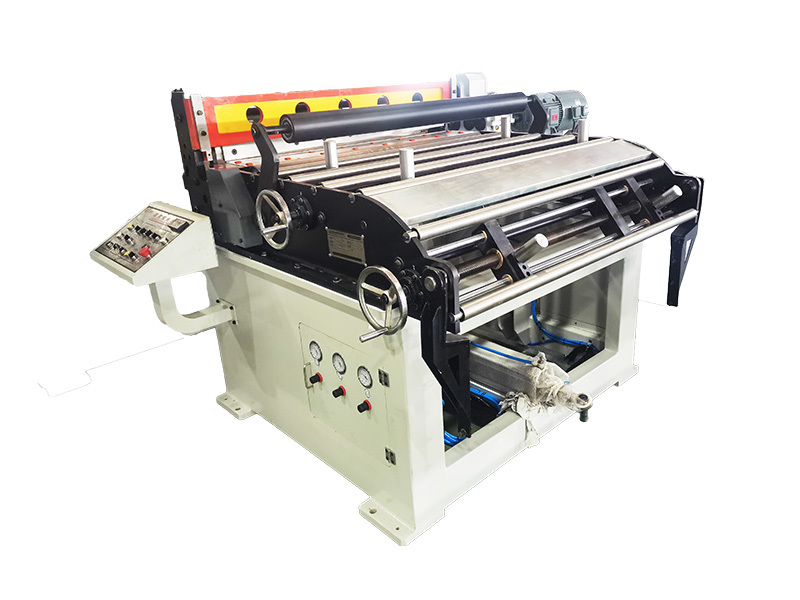

纵剪分条机组

设备名称：纵剪分条机组

剪切材料：马口铁、铝、硅钢片、铜、钛合金、箔材等

剪切材料厚度：0.15～0.5mm;

剪切最大宽度：680、1100、1250、1400、1650、1850、2200mm(其他宽度可定制);

开、收卷最大载荷：25t;

开卷胀轴胀缩范围：φ380～φ420mm(整圆φ405mm)/φ480～φ520mm(整圆φ508mm)，根据客户要求设计;

收卷胀轴胀缩范围：φ380～φ420mm(整圆φ405mm)/φ480～φ520mm(整圆φ508mm)，根据客户要求设计;

开、收卷最大材料直径：根据客户要求设计(常规φ1800mm);

纵剪分条设计线速度：120～250m/min(根据客户要求设计);

最窄分条宽度：根据客户要求设计;

上、卸料小车最大起升高度：根据客户要求设计;

设备总功率、总重量、设备主色以及生产线占地面积：根据设计机型确定;

其他设备参数：以实际沟通确认。

开卷机构→上料小车→开卷托臂→圆剪上料机构→圆剪机→张力机构→收卷机构→收卷托臂→卸料小车→气动控制系统→液压控制系统→电气控制系统。
