XHV100P-2

1.1、本机组是用于马口铁以及铝材卷料开卷、校平、波形剪切的专用设备。是印铁制罐、制盖行业有效减少材料损耗，降低生产成本的重要设备，采用波形裁剪设备可节约材料3-8%。

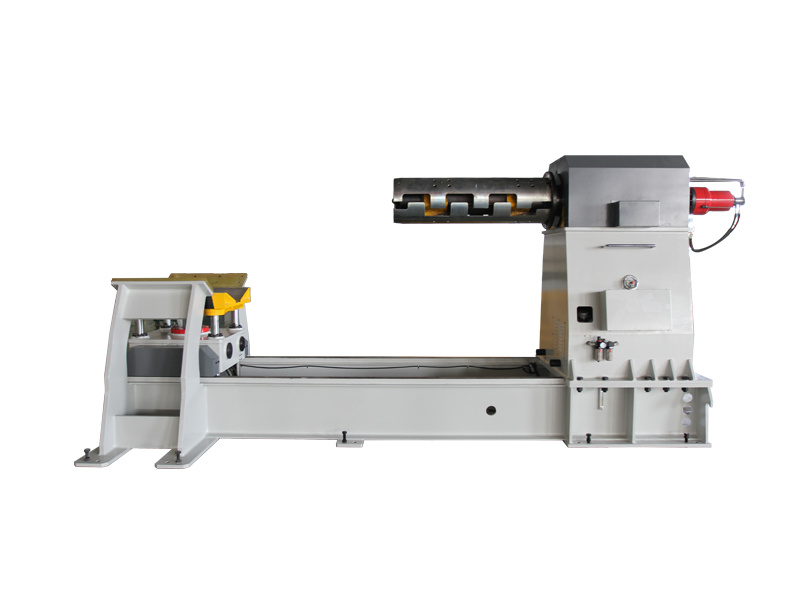

1.2、该波剪生产线由开卷机部件、校平机部件、波剪机部件、皮带输送部件、收料台、针孔检测仪、电气控制柜等组成，对不同波形可使用同一设备裁剪，剪切频率100次/分，设备可选配备专用的微孔检测设备：光电倍增管针孔检测仪，进行微孔检测，检测精度高。

1.3、设备可在单收、双收、三收之间任意选择。

2.1. 剪切厚度：0.15～0.5mm;

2.2. 波剪宽度：600～1200mm;

2.3. 波剪长度：460～1200mm;

2.4. 剪切次数：100次/分;

2.5. 设计速度：100m/min;

2.6. 收料台承重：2t;

2.7. 收料台高度：460mm(含托架);

2.8. 剪切长度值误差：≤±0.15mm/m;

2.9. 剪切对角线误差：≤±0.15mm/m;

2.10.开卷机胀轴直径范围：φ380～φ420mm(卷内径φ405mm);

2.11.卷料最大直径：φ1800mm:;

2.12.卷料最大重量：13.5t;

2.13.装机容量：约46kW;

2.14.生产线占地约17.8×5.4米。

2.15.电源要求：三相五线制380V±5%，50Hz±2Hz。

2.16.气源要求：提供准备压力为0.6MPa、流量为1m3/min的气源。

2.17.液压油要求：油缸内提供L-HM46液压油。

2.18.齿轮油要求：校平机齿轮箱内提供220#齿轮油。

2.19.工作环境温度：-10～40℃。

2.20.工作环境相对湿度：≤80%(无凝露)。
